Auf der K 2025 zeigt ENGEL eine integrierte, vollautomatisierte Produktionslösung für den Diagnostics-Markt. Das System ermöglicht eine Steigerung der Gesamteffizienz um ca. 25 Prozent im Vergleich zu konventionellen Produktionsverfahren. In einer einzigen Zelle werden Zellkulturplatten und Deckel verifiziert valide produziert und verpackt. Herzstück ist eine vollelektrische ENGEL e-motion 280 WP combi MW Spritzgießmaschine mit 2800 kN Schließkraft.
Zwei Maschinen in einer – und das in 11 Sekunden

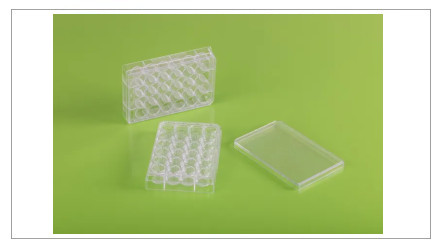

Das kompakte Anlagenkonzept von ENGEL realisiert mit der innovativen Hochleistungs-Werkzeugtechnologie Variotwinstack von HACK Formenbau GmbH das Prinzip von zwei Maschinen in einer. Das Werkzeug ist für die simultane Produktion von bis zu vier Zellkulturplatten aus Polystyrol mit 24 Wells und die zugehörigen Deckel ausgelegt. Zur optimalen Medienanbindung verfügt die e-motion über eine verschiebbare Mittelplatte. Die beiden Spritzeinheiten arbeiten parallel – nicht sequenziell – und reduzieren so die Zykluszeit auf nur 11 Sekunden. Die Zellkulturplatten haben ein Schussgewicht von 42,6 Gramm, die Deckel von 13,2 Gramm.
Die winklige Anordnung der mitfahrenden Spritzeinheit bringt die Düse näher an den Heißkanal, reduziert dessen Volumen und erhöht so die Prozesssicherheit. Durch die angusslose Anspritzung mit Nadelverschlussdüse wird der Materialeinsatz optimiert, während Bindenähte und Fließlinien vollständig vermieden werden. Eine mehrstufige Entformung mit intelligenter Kühlung und optimaler Artikelausrichtung eröffnet zudem ein besonders großes Prozessfenster. Ergänzend sorgt die integrierte Sensorik HACK® moldlife® sense für eine permanente Überwachung der Werkzeugmechanik, steigert die Anlagenverfügbarkeit und erkennt Störungen frühzeitig. Dieses System liefert auch zusätzlich Daten für eine digital unterstützte Prozessvalidierung.
Premiere für verkürzte Validierungszeiten
Erstmals zeigt ENGEL in dieser Zelle den neuen validation assistant – ein System zur digital unterstützten Qualifizierung und Validierung von Spritzgießprozessen. Entwickelt mit HACK Formenbau und Prof. Thomas Seul kombiniert die Lösung ENGEL iQ Assistenzsysteme, moldlife® sense Systeme und strukturierte Softwarebausteine. Sie unterstützt alle Validierungsphasen von DQ bis PQ, unterstützt zukünftige Freigabemethoden wie Parametric Release und erleichtert die Übertragung validierter Prozesse auf weitere Maschinen oder Standorte. Der Zeit- und Personalaufwand für die Validierung reduziert sich dadurch signifikant, was zu einer deutlich verkürzten Time-to-Market Zeit führt.
Kompakt, präzise und reinraumtauglich mit Kosteneinsparung
Ein entscheidender Nutzen der gezeigten Produktionslösung ergibt sich auch aus der geringeren Anlagenhöhe, die durch die neue Anlagengeometrie erreicht wird. Durch die Gesamtkonfiguration der Produktionszelle reduziert sich der Stellplatz um 40 %. Bei den hohen Reinraumkosten in der Medizintechnik bedeutet dies eine spürbare Ersparnis.
Die e-motion Serie von ENGEL wurde gezielt für höchste Anforderungen z. B. im Medizintechnik-Spritzguss entwickelt und setzt Maßstäbe in Präzision, Effizienz und Dauerleistung im Reinraum.
Automatisierte Nachbearbeitung und Qualitätssicherung
Nach dem Entformen übernimmt ein Side-Entry-Roboter von Ilsemann die Entnahme. Zwei Arme greifen die Formteile gleichzeitig aus beiden Werkzeugseiten und übergeben sie an eine Station zur Musterentnahme oder zur Laserkennzeichnung mit QR-Code. Anschließend werden die Teile automatisch zusammengeführt, gestapelt und steril eingeschweißt.
Fazit: Maßstäbe für die Zukunft der Diagnostics-Produktion
Mit dieser kompakten und skalierbaren Produktionslösung zeigt ENGEL, wie sich höchste Produktivität, reduzierte Validierungszeiten und niedrige Betriebskosten im Diagnostics-Markt miteinander verbinden lassen – auf kleinem Footprint und mit maximaler Prozesssicherheit.
