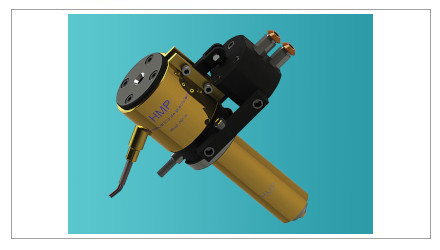

Präzision für die Herstellung hochwertiger Teile, kompakte Abmessungen für beengte Platzverhältnisse, einfacher Einbau und wartungsfreundliches Design bei optimierter Wirtschaftlichkeit in der Anwendung – diese Vorteile sprechen für den Einsatz der Nadelverschluss-Heißkanaldüse mit integrierter Verschlusstechnik des spanischen Herstellers HMP. Als Distributor für die Region D-A-CH hat i-mold sein umfangreiches Portfolio an Komponenten für den Werkzeugbau damit jetzt vervollständigt. Dieses umfasst auch das komplette Programm der Heißkanaldüsen von Heatlock sowie die selbst entwickelten und produzierten Tunnel-Angusseinsätze.
Die kompakte Bauweise der Düse ergibt sich aus der seitlichen Betätigung über einen Hebelmechanismus, der die Düsennadel mit einer Übersetzung von 2:1 hebt und senkt. Diese Ausführung hält sowohl die Bauhöhe als auch den erforderlichen Kraftaufwand gering. Der Antrieb kann wahlweise pneumatisch oder hydraulisch erfolgen. Dank der seitlichen Anordnung erübrigt sich eine separate Zylinderkühlung. Da es sich um eine Einzeldüse handelt, entfällt auch der zusätzliche Aufwand, der mit einem Verteilerkanal verbunden wäre.
Das Ergebnis sind saubere Anspritzpunkte mit minimaler Markierung auf der Formteiloberfläche, kurze Zykluszeiten durch schnelles, kontrolliertes Öffnen und Schließen sowie ein gleichmäßiges Füllverhalten auch bei komplexen Geometrien. Die für eine Vielzahl von Thermoplasten geeignete Düse ist leicht zu reinigen und unterstützt damit schnelle Farbwechsel. Dank ihrer robusten Bauweise ist sie zuverlässig und langlebig.
Die integrierte Einzeldüse ist mit Außendurchmessern von 18 mm (Serie 6) bzw. 22 mm (Serie 10) und Längen von 50 mm bis maximal 250 mm (Serie 10) verfügbar. Die möglichen Anschnittdurchmesser reichen von 0,6 mm bis 6,6 mm für Schussgewichte zwischen 50 g und, je nach Viskosität der Schmelze, rund 850 g. Beide Serien werden wahlweise mit einer passgenau vorgefertigten Düsenspitze gemäß Kundenvorgabe oder mit einer standardisierten Düsenkappe geliefert. Letztere verringert den Fertigungsaufwand werkzeugseitig und kann im Verschleißfall getauscht werden. Typische Anwendungen sind Einkavitäten-Werkzeuge für Sichtteile, unter anderem im Verpackungs- und Automobilbereich, sowie der Prototypenbau.
Dazu Andy Walter, geschäftsführender Gesellschafter von i-mold: „Wir sind stolz darauf, dass uns HMP die Vertriebsrechte für die integrierte Nadelverschlussdüse übertragen hat. Damit und mit der Variantenvielfalt der Heatlock-Produkte decken wir jetzt das gesamte Programm der Heißkanaldüsen ab. Zusammen mit unseren hauseigenen Tunnel-Angusseinsätzen, unseren Angussweichen und dem Kaltkanal-Gatecutter sind wir in der Lage, eine Lösung für nahezu jede angusstechnische Aufgabe zu finden.“
